气动调节阀系列

气动调节球阀

发布日期:2023-02-13浏览次数:30

气动调节球阀

阀门型号:VQ647F,VQ647H

通径规格:DN15~DN300

结构形式:O型球芯,V型球芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN25、PN40、PN64

适用温度:-40℃~-450℃

应用范围:污水、蒸汽、液体、油品、粘性流体、浆料等

产品特点:流量系数大,极强的适应性,密封性能好,调节性能灵敏



气动调节球阀概述:

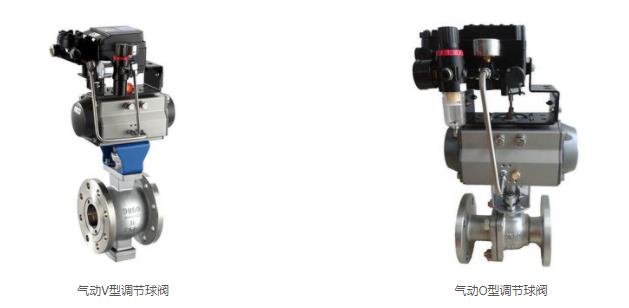

气动调节球阀按结构形式可分为气动O型调节球阀或气动V型调节球阀,

主要与阀门定位器配套使用,根据输入输出4-20mA的控*信号,

从而控*球阀阀芯的旋转开度,达到对管道介质压力、流量、液位等参数的比例调节。

其中气动V型调节球阀带有特殊形状的V型缺口,可使用中间开度面积的变化进行流量调节,

并可切断流体中夹杂的杂质而关闭,适用于纸浆、砂浆、粘性流体的控*。


气动调节球阀特点:

气动调节球阀按密封性能分为软密封和硬密封,按调节方式分为调节型和切断型,

切断型按作用形式分单作用和双作用式,调节型通常为双作用式,

其中单作用式的独特优点是一旦动力源发生故障,球阀将按控*系统的要求自动处于关闭或开启位置,

产品广泛应用于电力、石油、化工、造纸、轻纺、食品、*药、航空航天等领域。

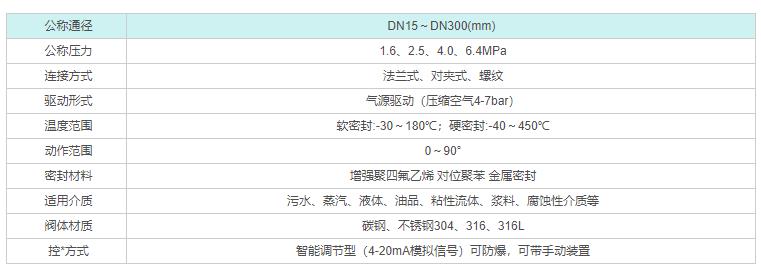

气动调节球阀参数:


气动调节球阀原理:

气动调节球阀通过压缩空气为动力源带动球芯做90度的来回旋转动作,从而达到阀门的开启和关闭。

它与阀门定位器配套使用,可根据球阀阀芯旋转的角度及开度的大小,

实现对介质流量不同程度的比例调节。当气动执行机构接收控*系统发出的信号时,

按控*信号压力的大小产生相应的推力,推动调节机构带动阀芯动作,

完成对管路内介质的流量和压力调节,具有额定流量系数大,密封效果好,调节性能灵敏等特点。
