气动调节阀系列

气动V型球阀

发布日期:2023-02-13浏览次数:34

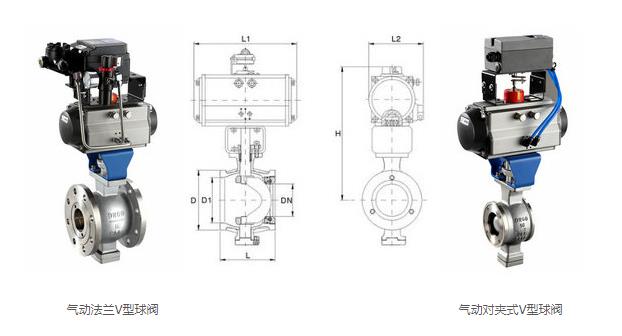

气动V型球阀

阀门型号:VQ677F,VQ677H,VQ677Y

通径规格:DN25~DN300

结构形式:V型球芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN25、PN40、PN64

适用温度:-40℃~450℃

应用范围:泥浆、纤维、含有微小固体悬浮物介质

产品特点:动作灵敏,具有卓越的切断性能和调节性能,适用范围广

气动V型球阀概述:

气动V型球阀是一种球芯为V型结构的调节球阀,阀芯是1/4球壳,开有V型缺口,

流通能力大,具有剪切力,能关闭严密等特点。气动V型球阀根据V型球芯与管道形成的V型角度,

随着球的旋转,可使用中间开度面积的变化进行流量调节,

并可切断流体中夹杂的杂质而关闭,适用于纸浆、砂浆、粘性流体的控*。

气动V型调节球阀应用:



气动V型球阀具有良好的切断性能和调节性能,广泛适用于控*纸浆、污水、含有纤维和固体颗粒

悬浊介质以及高温蒸汽、干气体等介质,特 一般情况下V型球阀都是单密封球阀,不适合用来双向使用。



气动V型球阀特点:

1,气动V型调节球阀有近似等百比的固有流量特性及直线特性;采用双轴承结构,

启动扭矩小,具有极好的灵敏度和感应速度;

2,气动V型球阀球芯上带有V型切口,在关闭时,V型缺口与硬密封阀座产生较强剪切力,

可将含有纤维性介质切断,并有效防止球芯卡死;

3,气动V型调节球阀具有一个V型阀芯结构,即使在小流量或高粘度介质的工况中,

也可在整个量程范围内,保证控*的*准性和*确性;

4,气动V型球阀一般与阀门定位器及其它附件配套使用,适用于各种调节场合,

额定流量系数大,调节性能灵敏,,可调范围大可竖卧安装。

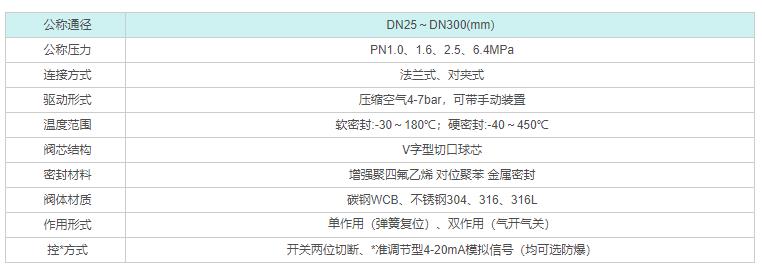

气动V型调节球阀技术参数:

气动V型调节球阀作用:

气动V型球阀按密封性能分为软密封和硬密封,软密封一般使用低压常温场所,

而硬密封可应用于常温及高温高压管路中。根据控*方式分为调节型和开关切断型,

开关型型按作用形式可分为单作用和双作用式,而调节型应当选用双作用式,

单作用执行器的独特优点是一旦气源失气或管道故障的情况下,

气动V型球阀将按控*系统的要求自动复位到阀门关闭或开启的状态。
