气动调节阀系列

气动三通球阀

发布日期:2023-02-13浏览次数:28

气动三通球阀

阀门型号:Q644F/H,Q645F/H,Q614F/H,Q615F/H

通径规格:法兰DN15~DN300,螺纹DN15~DN50

结构形式:三通L型,三通T型

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40、PN64

适用温度:-20℃~450℃

应用范围:气体、水、蒸汽、液体、油品、腐蚀性介质等

产品特点:一阀多用,分L型和T型,达到换向、分配、合流、分流

气动三通球阀简介:

气动三通球阀是用于管道中介质换向、合流及分流的作用,主要由T型或L型三通球阀与气动执行器连接组成,按连接方式不同可分为法兰及内螺纹。气动三通L型球阀是对两条相互垂直的通道进行介质流向的切换或截断,起到分配作用,而T型球阀不仅可对介质流向进行切换,还可以使三个通道互相连通或关闭其中任意一条通道,起到分流、合流作用。可根据工况需要,在气动三通球阀执行器上加装阀门定位器及其它相关配件,即可控*球阀球芯的运转,达到对管路中介质的自动化控*。


气动三通球阀优点:

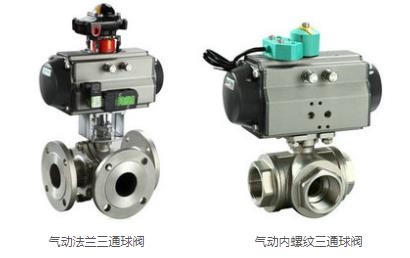

1、可选用不同连接形式,分为气动法兰三通球阀和气动螺纹三通球阀,满足不同使用工况。

2、密封效果极佳,采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用:可*成L型通口,也可*成T型通口,达到分配、合流、分流等功能。

4、气动三通球阀安装方便,可用任一通口作为介质的流通入口,并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质

进行流向改变或达到对介质分流或混合。

气动三通球阀标准规范:

1.设计和*造:GB/T12237-1989;APl608。

2.检验和试验:GB/T13927-1992;APl598。

3.法兰连接:JB/T79]一2-1994;ASME/ANSIB165。

4.结构长度:JD-2002


回讯器:也叫限位开关,远程反馈开关信号(防爆)

电磁阀:双作用选二位五通、单作用选二位三通(防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

阀门定位器:输入4~20mA信号,实现阀门调节功能YT-1000R

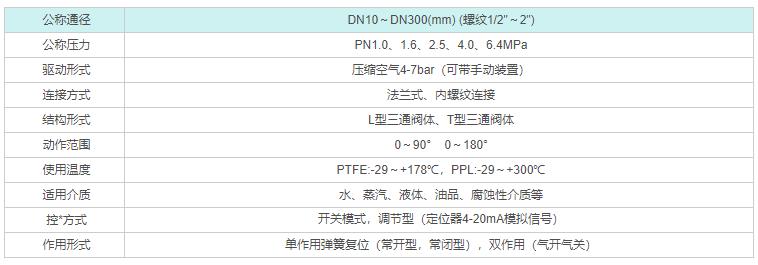

气动三通球阀技术参数:

标签:全部
