气动调节阀系列

气动波纹管截止阀

发布日期:2023-02-13浏览次数:26

气动波纹管截止阀

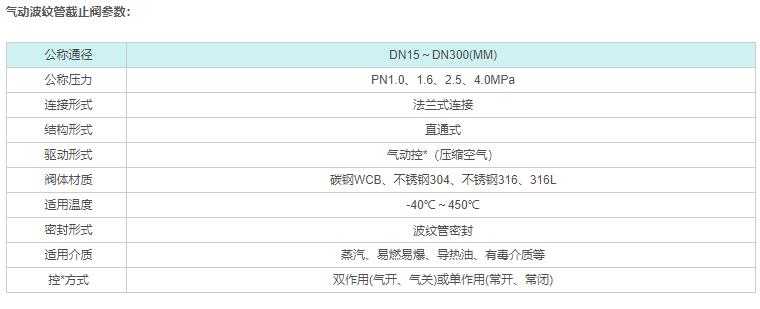

阀门型号:WJ641H、WJ641W、WJ641Y

通径规格:DN15-DN300

结构形式:波纹管结构

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN10、PN16、PN25、PN40

适用温度:-40℃~450℃

应用范围:蒸汽、易燃易爆、导热油、有毒介质等

产品特点:双重密封,性能更可靠,零泄漏


气动波纹管截止阀概述:

WJ641H/W气动波纹管截止阀是一种高性能、无泄漏、长寿命截止阀,采用柔软、耐腐蚀、耐高温的双重金属波纹管密封结构,有效防止工艺流体浸蚀阀杆,特别适用于蒸汽、导热油及有毒介质的高危场所。气动波纹管截止阀完全消除了普通截止阀,阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率、增加**设备安全性、减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。

气动波纹管截止阀结构图

气动波纹管截止阀特点:

1、气动波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆,另一端置于阀体和阀盖之间构成静密封。

2、实现了双重密封,不锈钢波纹管保护密封,阀杆填料保护密封,若波纹管失效,阀杆填料也会避免泄漏。

3、阀门在高温高压、介质渗透强的情况下无泄露。

4、气动波纹管截止阀的使用寿命长,减少维修次数,降低经营成本。

5、阀门即无外漏又无内泄现象,降低能源损失,提高工厂设备安全。


气动波纹管截止阀与普通截止阀的区别:



电动波纹管截止阀采用用可以拉伸和压缩的密闭波纹管来代替填料密封,可有效的防止填料损耗引起的外泄漏,一般用于渗透性较强的介质输送,比如氢气系统上的阀门,只要波纹管不损坏一般没有外漏;而一般截止阀用填料来进行密封,容易出现泄漏,普通截止阀用填料密封,阀杆和填料间会滑动,在低温下容易泄露(阀芯)。
