气动法兰闸阀

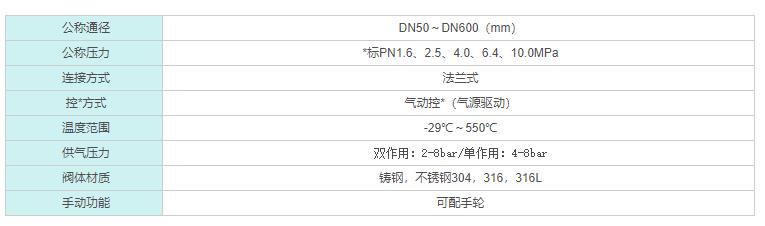

阀门型号：Z641H，Z641W

通径规格：DN50～DN600

结构形式：直通式

阀体材质：铸钢WCB、不锈钢304、不锈钢316

公称压力：PN16、PN25、PN40、PN64

适用温度：-29℃～550℃

应用范围：工业、水、蒸汽、油品、污水处理

产品特点：性能稳定可靠，良好的抗腐蚀性、抗擦伤性和耐磨性

气动法兰闸阀简介：

气动法兰闸阀Z641H主要由法兰铸钢闸阀及气动执行机构组合而成，是借助执行器压缩空气来驱动的一种自控阀门，具气开、气关两种作用方式。气动法兰闸阀可以配用电的或气的回讯器，用以发送阀门开关状态信息，可以实现远距离控*，集中控*和自动控*。法兰气动铸钢闸阀采用双层气缸结构并带有缓冲机构，比单气缸式气动闸阀，提升力增大了一倍，能有效地减速轻了关闭阀门时，活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，也能避免闸板卡死的现象。

气动法兰闸阀性能规范：

试验压力(MPa)：1.6 2.5 4.0 6.4

强度试验：2.4 3.75 6.0 9.6

密封试验：1.76 2.75 4.4 7.04

低压密封试验：0.6MPa

环境温度：-20～+60℃

相对温度：≤90%(25℃时)

防护等*：户外型和防爆型为IP55 (可订*IP67)

气动法兰闸阀优点：

1、阀杆及表面经氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

气动法兰闸阀结构图

气动法兰截止阀结构图

2、可采用各种配管法兰及法兰密封面形式，满足各种工况及用户要求。

3、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

4、闸板、阀座耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。

5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
