一、产品概述：

ZF43Y、ZF63Y高压平板闸阀结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

二、产品特点：

1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷 焊硬质合金，耐冲蚀。

3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔 相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介 质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压 向出口端密封座上，成为双重密封。

5、 由于采用双重密封，所以可在不影响管道工作的情况下更 换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道 孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

三、使用、维护、保养及注意事项：

1、 阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。

2、 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。

3、 本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。

4、 关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。

5、 阀门在使用过程中，如因易损件而泄漏，应及时更换。

6、 阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。

7、 阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

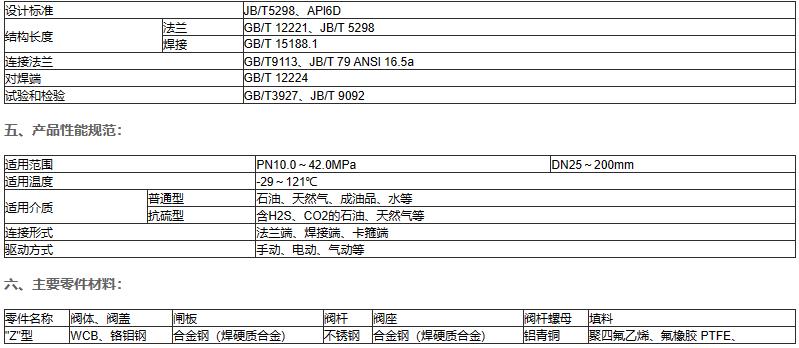

四、产品采用标准：
