一、产品概述：

Z41H铸钢高压闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

二、产品特点：

（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。

（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。

（4）水锤现象不易产生。原因是关闭时间长。

（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

（6）结构长度(系壳体两连接端面之间的距离)较小。

（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。

（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。

（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。

（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

三、产品结构特点：

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小

2、密封面采用不锈钢和硬质合金，使用寿命长

3、采用柔性石墨填料、密封可靠，操作轻便灵活

4、驱动方式为手动、气动、电动、齿轮传动 5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

四、产品执行标准：

1、设计规范：GB/T 12234

2、结构长度：GB/T 12221

3、连接法兰：JB/T 79

4、试验与检验：JB/T 9092

5、压力/温度：GB/T 9131

6、产品标识：GB/T 12220

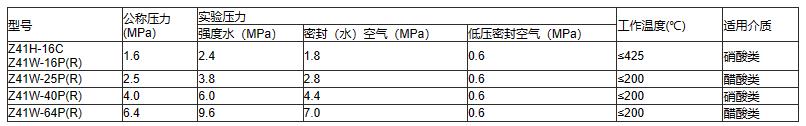

五、主要性能规范：
