PZ43手动对夹式刀形闸阀

发布日期:2023-02-14浏览次数:20

一、产品概述:

PZ43手动对夹式刀形闸阀,适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。


二、产品特点:

超短结构长度,节省材料,可使管路系统整体重量大大减轻。 占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。 闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。 上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。 闸板具有闸刀的功能,能有效的闸断介质中各类杂物。


三、应用规范:

1、设计制造按GB12235-59

2、结构长度按GB12221-89

3、法兰尺寸按JB/T79-94

4、阀门检查和试验按GB13927


四、主要零件材质:

零件名称阀体/阀盖阀瓣阀杆阀杆螺母填料垫片
材料CF8F304F304QAL-4PRFEPRFE
铜合金F304F304QAL-4PRFEPRFE

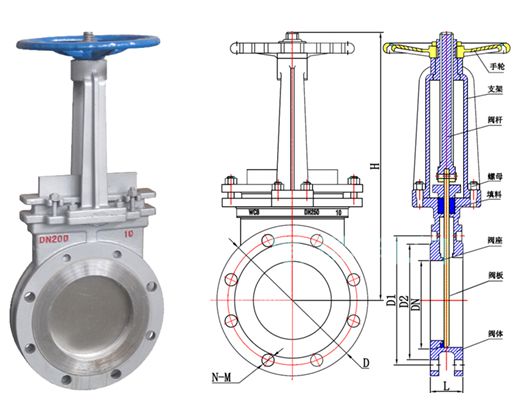

五、主要外型尺寸:
