一、产品概述：

MDFZ直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀，它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排(室)喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率，达到抖动布袋去尘目的。

二、工作原理：

膜片把直角式脉冲电磁阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，直角式脉冲电磁阀处于“关闭”状态；脉冲喷吹控制仪的电信号使直角式脉冲电磁阀动铁芯上移，阀后气室放气孔打开，后气室迅速失压，膜片上移，压缩空气通过阀输出口喷吹，脉冲电磁阀处于“开启”状态；脉冲喷吹控制仪电信号消失，直角式脉冲电磁阀动铁芯复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀的输出口，直角式脉冲电磁阀又处于“关闭”状态。

三、主要技术参数：

型号规格：DN20～DN80

适用介质：气体

介质温度：0～+60℃

阀体材质：铝合金

控制方式：常闭

电源电压：DC24Ｖ、AC220Ｖ（其他定制）

工作电流：0.8A、0.23A

工作压力：0.4-0.6Mpa

四、结构特点：

1、功率喷吹150万次以上

2、电压偏差允许波动 ±10%

3、阀体材料精铸铝合金

4、密封材料丁晴橡胶NBR

5、环境温度（℃）-20~60℃

6、连接方式内螺纹

7、电气连接接线盒电缆插座防护等级IP65 详细安装方式AC:220 50Hz/60Hz DC:24 其余根据要求。

五、产品用途及技术参数：

1、脉冲电磁阀广泛应用于制药厂、造纸厂、木工厂、饲肥料厂、染料厂、除尘器及石油化工等行业，是布袋除尘、吹灰系统的首选产品。

2、操作方式常闭：通电打开、断电关闭

3、介质温度[℃] ≤60℃

4、使用介质：空气

5、使用压力（Mpa）：0.03~0.8

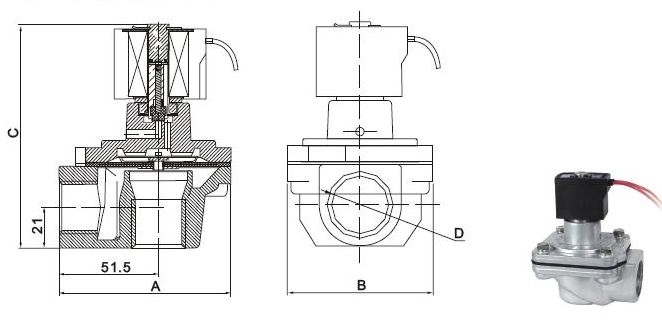

六、MDFZ直角式脉冲电磁阀连接尺寸：
